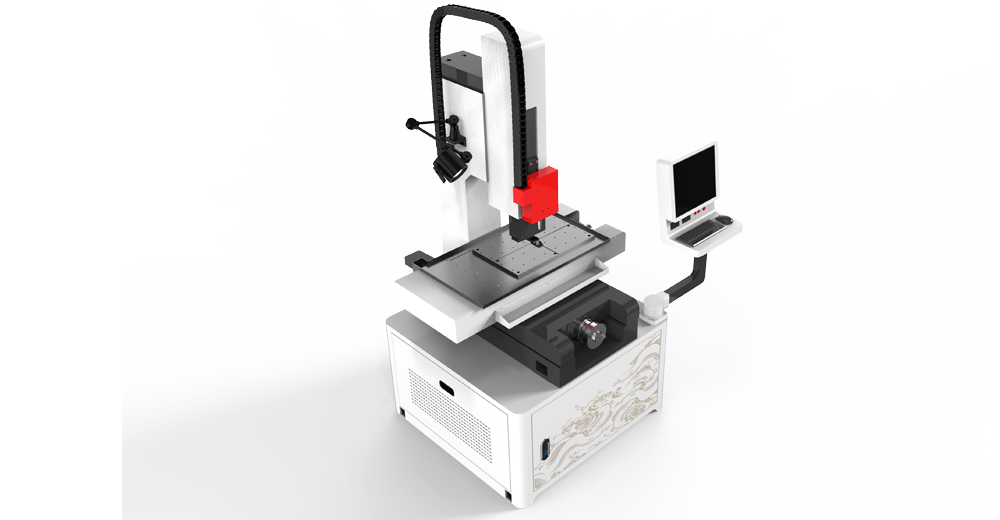

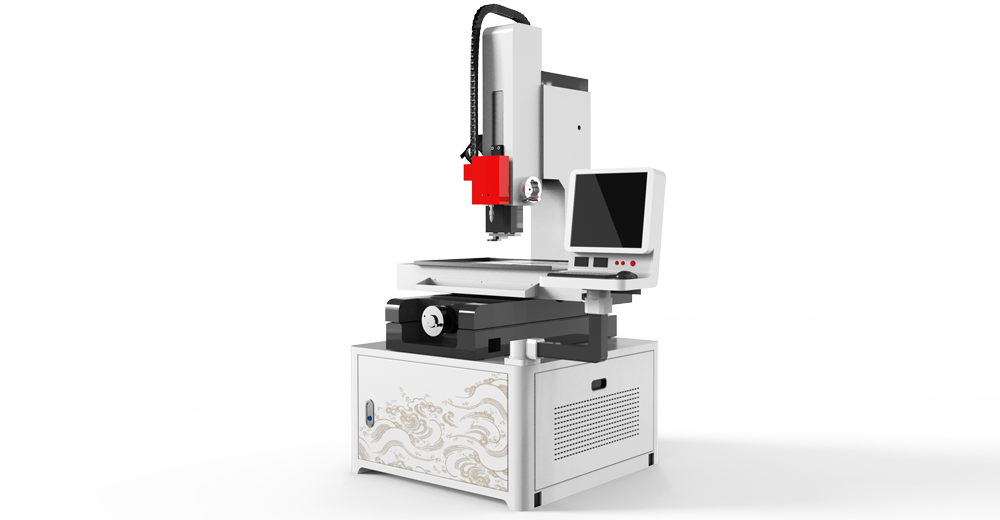

電火花高速穿孔機
主要生產研發：中走絲、快走絲、線切割、穿孔機、中走絲線切割、火花機、穿孔機、等各種加工產品，等各種加工設備。公司以通過歐盟CE，質量體系SGSISO9001.國際AS審核等認證，產品遠銷泰國、德國、美國、英國、日本、澳大利亞、伊朗、臺灣、墨西哥等三十多個國家和地區。
- 產品介紹
- 視頻
- 樣品展示
產品介紹
技術參數：
1、采用超高清 17 寸超清電腦顯示器。2、適用于加工不銹鋼、淬火鋼、硬質合金、銅、鋁等各種導電材料。
3、低功耗，加工孔徑 0.2-3MM，最大深徑比能達300MM 以上。
4、加工參數數據化，摒棄傳統撥碼開關，故障率低，簡單方便。
5、臺面采用精美大理石臺面，耐磨耐壓，美觀大方。
高工耗，加工速度最大可達 30-60MM/MIN。6、
7、直接從斜面，曲面穿入;直接使用自來水為工作液，可采用循環水箱循環使用。
8、自動靠邊定位、自動分中、內孔分中、角定位等功能。
9、主軸配置直流伺服電機，快速升降，穿孔穩定性佳。
10、采用臺灣最新回路 PC 板及快速 SMLS回路，加工表面無毛刺，故障
低，維修方便。
11、旋轉頭采用合金端面密封技術，齒皮帶傳動，無噪聲。
12、X、Y、Z軸配置漢江研磨精密滾珠絲桿。
13、X、Y、Z軸行程及輔助行程采用精密直線導軌。
14、X、Y采用交流混合伺服電機，移動速度快，精度高，穩定性好，聲小。
15、軸承采用哈爾濱C級推力軸承，系統采用國內最先進的網絡數控穿孔機系統。
16、配置手動加油裝置和百分百穿透檢測裝置。
CNC3545 技術參數Product parameters | ||
參數名稱 | 單位 | 參數值 |
工作臺尺寸 | mm | 400x500 |
裝夾電極直徑 | mm | 0.15-3.0 |
主軸行程 | mm | 350 |
主軸伺服行程 | mm | 350 |
旋轉頭(C軸)轉數 | RPM | 220 |
X x Y行程 | mm | 350x450 |
導向器與工作臺最大距離 | mm | 300 |
最大加工電流 | KW | 30 |
輸入最大功率 | MPa | 2.5 |
工作液桶容量 | L | 25 |
最大工作液壓力 | mm | 10 |
機床重量 | 單位 | 650 |
機床外形尺寸 | mm | 1300x1400x2000 |
工作液過濾方式 | 線隙式 | |

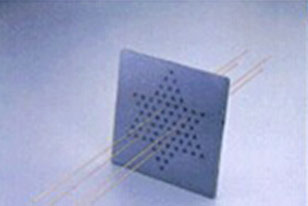

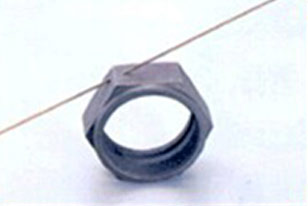

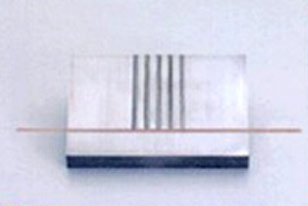

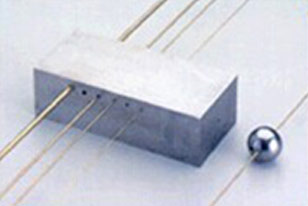

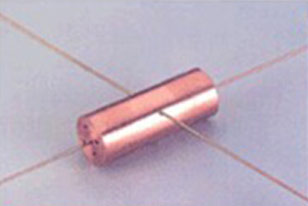

樣品展示
